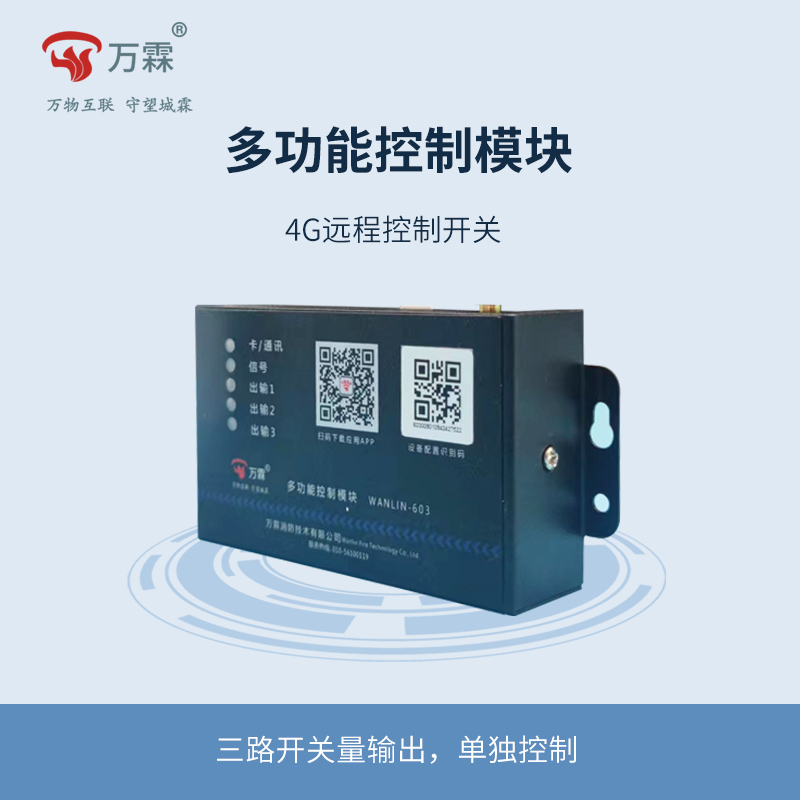

4G控制模块

4G控制模块

一、概述

消防远程控制模块（以下简称模块），主要用于连接消防CRT控制的消防联动设备，如：排烟机，卷帘门，消火栓泵，切电等，并可接收设备的动作反馈信号。

二、特点

1. 模块为无线模块通过4G或485与消防CRT上位机连接。

2. 模块具有DC24V输出和无源开关量输出。

3. 通过拨码开关可设置电平和脉冲模式。

4. 模块和接线端子通过插接方式，接触可靠、便于施工。

5. 模块都有唯一二维码编号，与消防CRT绑定调试简单可靠。

6. 天线采用吸盘加长天线，信号质量可靠、方便安装。

三、技术特点

1. 工作电压：DC24V   允许范围DC24V~DC30V

2. 工作电流：监视电流≤10mA    启动电流50ma

3. 输出容量：无源输出适用于≤220V/5A

            有源输出DC24V/2A

4.输出控制方式：脉冲、电平

5.指示灯：电源（绿色常亮）、信号（蓝色闪烁）、启动（动作时红色常亮）、反馈（被控设备回答时红色常亮）、故障（输入线路断路时黄色常亮）。

6.输入检线：线路发生断路，模块报故障。

7.与CRT绑定

4G模式：手机APP扫码绑定或PC端输入模块编码绑定

      内网版模式：通过485连接上位机，在上位机上设置模块485地址。

7. 使用环境：

          温度：-10℃~60℃

          湿度：≤95％，不凝露

8.外形尺寸：127mmX95mmX29mm

9.壳体材料和颜色：铁，黑色

10.模块重量：300g

11.安装孔距：117mm
